Forme terminale ale comutatoarelor metalice cu buton

Comutatoare metalice cu butonsunt componente versatile utilizate în diverse aplicații, de la mașini industriale până la electronice de larg consum. Formele terminalelor acestor comutatoare sunt cruciale, deoarece determină modul în care comutatorul va fi conectat la circuit. Iată formele comune de terminale ale comutatoarelor metalice cu buton:

1. Borne de lipit

Descriere: Terminalele de lipit sunt extensii plate, sub formă de urechi, care necesită lipirea directă a firelor pe ele.

Aplicație: Ideal pentru conexiuni permanente și utilizat pe scară largă în aplicații industriale unde conexiunile sigure sunt esențiale.

Avantaje: Oferă o conexiune robustă și durabilă; mai puțin probabil să se slăbească în timp.

Dezavantaje: Necesită abilități și instrumente de lipit, ceea ce face instalarea și înlocuirea mai consumatoare de timp.

2. Terminale cu șuruburi

Descriere: Aceste terminale au șuruburi mici care fixează firul în poziție prin strângerea lui.

Aplicație: Frecvent în setările industriale și comerciale unde ar putea fi necesare deconectarea și reconectarea frecventă.

Avantaje: Ușor de conectat și deconectat fără a fi nevoie de lipire; oferă o conexiune fiabilă și sigură.

Dezavantaje: Se poate slăbi dacă nu este strâns corespunzător; poate necesita întreținere regulată pentru a asigura o conexiune stabilă.

3. Terminale de conectare/deconectare rapidă (termine spade sau blade)

Descriere: Dispune de terminale plate, asemănătoare unei lame, concepute pentru a se potrivi în conectorii mamă corespunzători.

Aplicație: Folosit adesea în aplicații auto, electrocasnice și electronice, unde instalarea și îndepărtarea rapidă sunt benefice.

Avantaje: Rapid și ușor de conectat și de deconectat; nu sunt necesare unelte speciale.

Dezavantaje: Conexiunile se pot slăbi în timp, mai ales în medii cu vibrații sau mișcări.

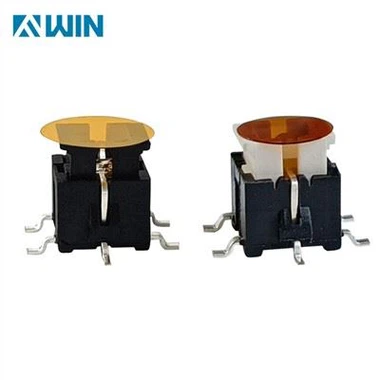

4. Terminale de montare PCB (Placă de circuit imprimat).

Descriere: Aceste terminale sunt proiectate pentru a fi introduse și lipite pe un PCB.

Aplicație: Obișnuit în electronicele de larg consum, unde comutatorul este montat direct pe o placă de circuit.

Avantaje: Permite un design compact și integrat; simplifică asamblarea în producția de masă.

Dezavantaje: Mai puțin flexibil pentru reparații pe teren; necesită design precis de PCB și abilități de lipire.

5. Cabluri de sârmă

Descriere: Comutatorul vine cu fire pre-atașate, care pot fi conectate direct la circuit.

Aplicație: Potrivit pentru aplicații în care comutatorul poate fi montat departe de placa de circuit principal sau într-un loc greu accesibil.

Avantaje: Simplifică instalarea; nu este nevoie de conectori suplimentari.

Dezavantaje: Lungimea fixă ​​a firului poate limita flexibilitatea; conexiunile pot necesita metode suplimentare de asigurare, cum ar fi sertizarea sau lipirea.

Concluzie

Fiecare formă de terminale de buton metalic oferă avantaje unice și este potrivită pentru aplicații specifice. Alegerea depinde de factori precum ușurința instalării, cerințele de întreținere și mediul de utilizare prevăzut. Înțelegerea acestor opțiuni ajută la selectarea comutatorului potrivit pentru orice aplicație dată, asigurând fiabilitatea și ușurința în utilizare.
